Retrofit

Sistemas de bombeamento e tratamento de efluentes podem perder desempenho ao longo do tempo. Mudanças na demanda, desgaste dos equipamentos, componentes descontinuados, aumento das manutenções corretivas e limitações da tecnologia instalada são alguns dos sinais de que a estrutura precisa ser reavaliada.

Nem sempre, porém, é necessário substituir todo o sistema. O retrofit permite aproveitar estruturas e componentes que continuam em boas condições, modernizando os elementos que já não atendem adequadamente às necessidades atuais da operação.

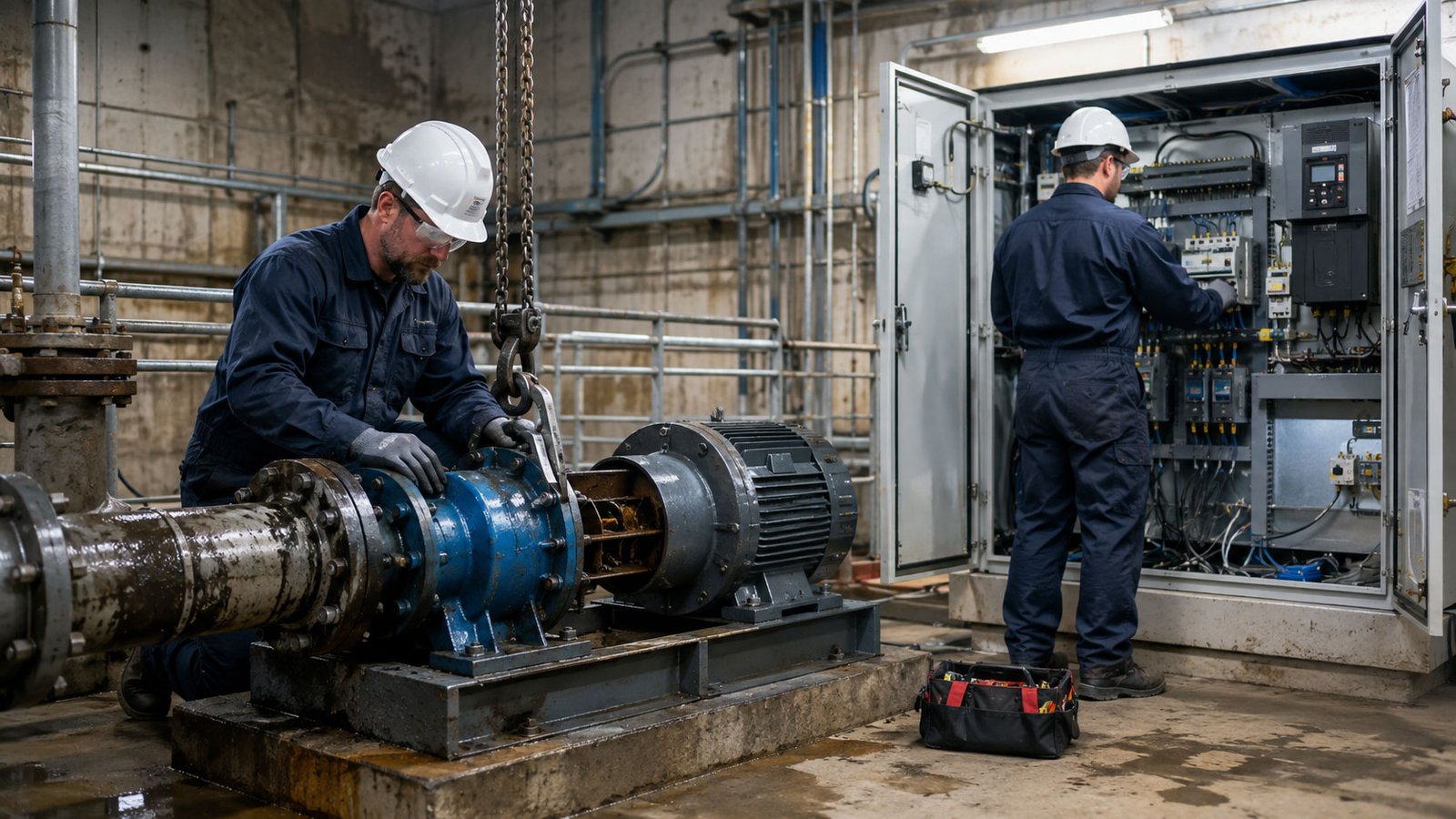

A Aquastar oferece serviços de retrofit para estações elevatórias de esgoto, conjuntos de bombeamento e sistemas de tratamento de efluentes. O atendimento parte da análise das condições existentes e pode envolver atualização de equipamentos, painéis, controles, tubulações e outros componentes importantes para o funcionamento do conjunto.

O que é retrofit de sistemas de bombeamento e tratamento

Retrofit é o processo de modernização de uma instalação existente. Diferentemente de uma manutenção pontual ou da simples troca de uma peça, o serviço considera o funcionamento do sistema como um todo.

Em uma estação elevatória, por exemplo, um problema percebido na bomba também pode estar relacionado à tubulação, ao ponto de operação, aos níveis de acionamento, às válvulas, aos dispositivos de controle ou às mudanças na vazão recebida.

Em uma estação de tratamento, a perda de desempenho pode envolver sistemas de aeração, bombas, misturadores, sensores, painéis elétricos, linhas hidráulicas ou alterações na carga de efluentes.

Por isso, o retrofit não deve se limitar à substituição do equipamento que apresenta uma falha visível. É necessário avaliar a relação entre os componentes e as condições reais em que a instalação está operando.

Quando considerar a modernização do sistema

O retrofit pode ser indicado quando a instalação ainda possui estruturas aproveitáveis, mas apresenta limitações que afetam sua confiabilidade, desempenho ou facilidade de manutenção.

Alguns sinais que podem indicar a necessidade de uma avaliação são:

• falhas e interrupções frequentes;
• aumento das manutenções corretivas;
• bombas trabalhando fora das condições esperadas;
• equipamentos antigos ou descontinuados;
• dificuldade para encontrar peças de reposição;
• painéis e comandos com recursos limitados;
• consumo de energia incompatível com a operação;
• vazão atual diferente daquela considerada originalmente;
• ampliações feitas sem uma revisão completa da instalação;
• entupimentos, extravasamentos ou acionamentos excessivos;
• ruídos e vibrações incomuns;
• dificuldade de acesso para inspeção e manutenção;
• redução do desempenho do tratamento;
• necessidade de melhorar o controle e a segurança operacional.

Essas situações não significam necessariamente que toda a estrutura precise ser descartada. A avaliação técnica permite identificar as causas dos problemas e determinar quais elementos podem continuar em uso.

Diferença entre retrofit, manutenção e reposição

Embora possam fazer parte de uma mesma intervenção, retrofit, manutenção e reposição possuem objetivos diferentes.

Manutenção

A manutenção busca conservar ou restabelecer o funcionamento de um equipamento. Pode envolver limpeza, regulagem, lubrificação, recuperação e troca de componentes desgastados.

Reposição

A reposição ocorre quando uma peça ou um equipamento precisa ser substituído por outro compatível. Seu objetivo principal é recuperar a função daquele item e restabelecer a operação.

Retrofit

O retrofit possui uma abordagem mais ampla. Além de verificar os componentes existentes, avalia se a configuração da instalação ainda é adequada às necessidades atuais.

O serviço pode incluir manutenção e reposição, mas também pode propor mudanças de tecnologia, capacidade, comando, controle, disposição dos componentes ou estratégia de funcionamento.

Como é feita a avaliação do sistema existente

A primeira etapa do retrofit consiste em entender como a instalação foi construída, como funciona atualmente e quais dificuldades são enfrentadas pela equipe responsável.

O levantamento pode considerar:

• tipo e finalidade da instalação;
• equipamentos existentes;
• condições aparentes de conservação;
• histórico de falhas e manutenções;
• vazão recebida pelo sistema;
• níveis de operação;
• altura e distância de recalque;
• tubulações, registros, conexões e válvulas;
• bombas, motores e acionamentos;
• painéis elétricos;
• sensores, flutuadores e alarmes;
• condições da estrutura civil;
• acesso para inspeção e retirada de equipamentos;
• disponibilidade de peças de reposição;
• rotina dos operadores;
• necessidades atuais e futuras da operação.

Quando disponíveis, plantas, desenhos, manuais, curvas de bombas, registros de consumo, relatórios de manutenção e informações operacionais ajudam a complementar a avaliação.

O levantamento de campo é especialmente importante em instalações antigas, que podem ter passado por alterações não registradas na documentação original.

Análise do funcionamento integrado

Depois de conhecer a estrutura instalada, é necessário analisar como os diferentes componentes trabalham em conjunto.

Em sistemas de bombeamento, essa avaliação pode comparar as condições atuais da rede com o desempenho esperado das bombas. Vazão, altura manométrica, diâmetro das tubulações, perdas de carga, tempo de funcionamento e forma de controle influenciam diretamente o resultado.

Uma bomba nova não resolve necessariamente um sistema que apresenta tubulações inadequadas, válvulas com problemas, acionamentos incorretos ou condições de operação diferentes daquelas consideradas na escolha original do equipamento.

Em sistemas de tratamento, a avaliação também pode observar a distribuição do fluxo, a aeração, a mistura, a recirculação, a remoção de sólidos e a resposta dos equipamentos às características atuais do efluente.

O objetivo é identificar não apenas qual componente apresenta falha, mas também por que o problema ocorre e quais mudanças podem proporcionar um funcionamento mais consistente.

O que pode ser aproveitado no retrofit

Uma das principais características do retrofit é a possibilidade de preservar estruturas que ainda apresentam condições adequadas de uso.

Dependendo do diagnóstico, podem ser aproveitados:

• tanques e reservatórios;
• poços de bombeamento;
• bases de equipamentos;
• abrigos técnicos;
• trechos de tubulação;
• estruturas metálicas;
• parte dos painéis elétricos;
• equipamentos que possam ser recuperados;
• sensores e dispositivos ainda compatíveis;
• componentes hidráulicos em boas condições.

O reaproveitamento precisa ser tecnicamente justificável. Manter um componente inadequado apenas para reduzir a intervenção inicial pode transferir o problema para outra parte do sistema e aumentar a necessidade de manutenção.

Da mesma forma, substituir toda a instalação sem avaliar as estruturas existentes pode descartar elementos que ainda poderiam permanecer em operação.

Componentes que podem ser modernizados

O escopo do retrofit varia de acordo com o tipo de instalação e as condições encontradas. Entre os componentes que podem ser avaliados estão:

• bombas submersíveis ou de superfície;
• motores elétricos;
• trituradores e dispositivos de proteção;
• tubulações e linhas de recalque;
• válvulas de retenção;
• registros;
• barriletes;
• pedestais e tubos-guia;
• sensores de nível;
• flutuadores;
• medidores e instrumentos;
• alarmes;
• painéis elétricos;
• comandos e sistemas de alternância;
• inversores de frequência;
• sopradores;
• aeradores e difusores;
• misturadores;
• componentes de estações de tratamento;
• acessos e pontos de inspeção.

A modernização também pode envolver a reorganização dos equipamentos para melhorar o acesso, facilitar inspeções e reduzir a complexidade das futuras intervenções.

Retrofit de estações elevatórias de esgoto

Estações elevatórias trabalham em condições exigentes. Bombas, tubulações, válvulas e dispositivos de controle ficam sujeitos à presença de sólidos, umidade, gases, variações de vazão e acionamentos frequentes.

Com o tempo, a estação pode apresentar entupimentos, acionamentos excessivos, baixa capacidade de bombeamento, desgaste acelerado, extravasamentos ou dificuldade de manutenção.

O retrofit de uma estação elevatória pode avaliar:

• capacidade e ponto de operação das bombas;
• quantidade de partidas por hora;
• níveis de acionamento e desligamento;
• alternância entre os conjuntos;
• condições do poço;
• presença e retenção de sólidos;
• tubulação de recalque;
• válvulas e registros;
• painéis, sensores e alarmes;
• acesso para retirada das bombas;
• necessidade de equipamento reserva.

Em alguns casos, a substituição das bombas pode ser suficiente. Em outros, é necessário revisar também o barrilete, os comandos, os níveis de operação ou a linha de recalque.

Retrofit de estações de tratamento de efluentes

Estações de tratamento podem precisar de modernização quando a carga recebida aumenta, a operação é ampliada ou os equipamentos deixam de oferecer o desempenho esperado.

A avaliação pode envolver:

• entrada e distribuição do efluente;
• bombeamento entre etapas;
• sistemas de aeração;
• mistura e recirculação;
• retirada e manejo de lodo;
• equipamentos eletromecânicos;
• sensores e instrumentos;
• painéis e sistemas de comando;
• condições dos tanques;
• acessibilidade para operação e manutenção.

As intervenções podem buscar maior estabilidade operacional, atualização dos equipamentos e melhor integração entre as etapas existentes.

Cada alteração precisa considerar as características do processo, a estrutura disponível e as necessidades atuais da operação.

Atualização de painéis e controles

Sistemas antigos podem utilizar comandos que fornecem poucas informações sobre o comportamento dos equipamentos. Também é comum encontrar painéis com componentes descontinuados ou que passaram por diversas adaptações ao longo dos anos.

A modernização pode considerar:

• novos dispositivos de proteção;
• acionamento manual e automático;
• alternância entre bombas;
• alarmes de nível;
• sinalização de falhas;
• contadores de horas de funcionamento;
• controle de partidas;
• inversores de frequência, quando aplicáveis;
• integração com sistemas de monitoramento;
• organização e identificação dos circuitos.

Os recursos devem ser escolhidos de acordo com a complexidade e as necessidades da operação. Nem toda instalação exige automação avançada, mas os comandos precisam permitir um funcionamento compreensível, seguro e compatível com os equipamentos instalados.

Planejamento da intervenção

Muitas instalações que precisam de retrofit continuam em funcionamento e não podem ser interrompidas sem planejamento.

Antes da execução, podem ser definidos:

• sequência das atividades;
• componentes que serão retirados;
• equipamentos que permanecerão em operação;
• necessidade de bombeamento temporário;
• duração prevista das interrupções;
• acesso das equipes;
• movimentação de equipamentos;
• responsabilidades de cada envolvido;
• medidas de segurança;
• testes necessários;
• estratégia para retorno à operação.

Em sistemas que recebem esgoto ou efluentes continuamente, essa organização é especialmente importante para reduzir riscos de extravasamento e impactos sobre a rotina do local.

Execução das melhorias

Depois da definição do escopo, o serviço pode envolver desmontagem, recuperação, substituição, adaptação e instalação de componentes.

Conforme a necessidade, podem ser realizadas atividades como:

• retirada de equipamentos antigos;
• recuperação de componentes aproveitáveis;
• adaptação de bases e suportes;
• substituição de bombas;
• reorganização de tubulações;
• instalação de válvulas e registros;
• atualização de painéis;
• substituição de sensores;
• integração dos novos componentes;
• ajustes de níveis e controles;
• testes de acionamento;
• verificação do comportamento hidráulico;
• orientação aos operadores.

As responsabilidades e os limites do serviço devem ser definidos antes do início, principalmente quando outras empresas ou equipes participam das adequações civis, elétricas e hidráulicas.

Testes e retorno à operação

Ao final da implantação, o sistema precisa ser testado antes de retornar ao funcionamento contínuo.

As verificações podem incluir:

• acionamento dos equipamentos;
• sentido de rotação;
• vazão e pressão;
• resposta dos sensores;
• níveis de partida e parada;
• alternância entre bombas;
• funcionamento das válvulas;
• acionamento de alarmes;
• ruídos ou vibrações incomuns;
• estanqueidade das conexões;
• resposta dos novos comandos;
• comportamento geral do processo.

Os testes permitem identificar necessidades de regulagem e confirmar a integração entre os componentes novos e as estruturas que foram mantidas.

Benefícios do retrofit

Aproveitamento das estruturas existentes

Tanques, poços, bases e outros elementos em boas condições podem permanecer em uso quando a avaliação indicar compatibilidade.

Atualização tecnológica

Equipamentos e controles antigos podem ser substituídos por alternativas mais adequadas às necessidades atuais da instalação.

Maior confiabilidade operacional

A correção de limitações recorrentes pode reduzir interrupções e tornar o comportamento do sistema mais previsível.

Manutenção mais acessível

A reorganização dos componentes e a escolha de equipamentos com suporte disponível facilitam futuras inspeções e intervenções.

Adequação à demanda atual

O sistema pode ser revisto para atender mudanças de vazão, carga, regime de funcionamento ou ampliação da operação.

Implantação planejada

As melhorias podem ser organizadas de acordo com as prioridades técnicas, as condições do local e as possibilidades de interrupção.

Onde o retrofit pode ser aplicado

O serviço pode ser avaliado em:

• estações elevatórias de esgoto;
• estações elevatórias de efluentes industriais;
• estações de tratamento de esgoto;
• sistemas compactos de tratamento;
• conjuntos de bombeamento;
• sistemas de aeração;
• condomínios residenciais e comerciais;
• indústrias;
• hospitais e estabelecimentos de saúde;
• hotéis;
• loteamentos;
• instalações públicas;
• operações que passaram por ampliações ou mudanças de uso.

A viabilidade e o escopo da modernização dependem da avaliação das condições encontradas.

Informações necessárias para solicitar uma avaliação

Para uma análise inicial, é recomendável reunir:

• endereço da instalação;
• descrição do sistema existente;
• tempo aproximado de operação;
• principais dificuldades observadas;
• frequência de falhas;
• informações sobre os equipamentos instalados;
• vazão conhecida;
• histórico de manutenção;
• fotografias do local;
• plantas e desenhos disponíveis;
• curvas, manuais e dados dos painéis;
• informações sobre futuras ampliações;
• restrições para interrupção da operação.

Mesmo quando a documentação estiver incompleta, fotografias e relatos dos responsáveis pelo sistema podem ajudar na avaliação inicial.

Retrofit Aquastar

A experiência da Aquastar em bombeamento e tratamento de efluentes permite avaliar instalações existentes e desenvolver alternativas para sua modernização.

O serviço pode combinar levantamento das condições atuais, análise do funcionamento, atualização tecnológica e integração de novos componentes às estruturas que permanecem adequadas.

Cada solução é definida conforme as características encontradas, os objetivos do cliente e as prioridades da operação.

Seu sistema precisa de atualização?

Envie informações sobre a instalação, os equipamentos existentes e os problemas observados. A equipe Aquastar analisará a necessidade e orientará sobre as possibilidades de modernização.
